Photovoltaikscreen in Erfurt

Der Photovoltaik-Schirm wurde als Demonstrations- und Ausbildungsprojekt für Architekten, Handwerker, kleine Betriebe und Hochschulen realisiert.

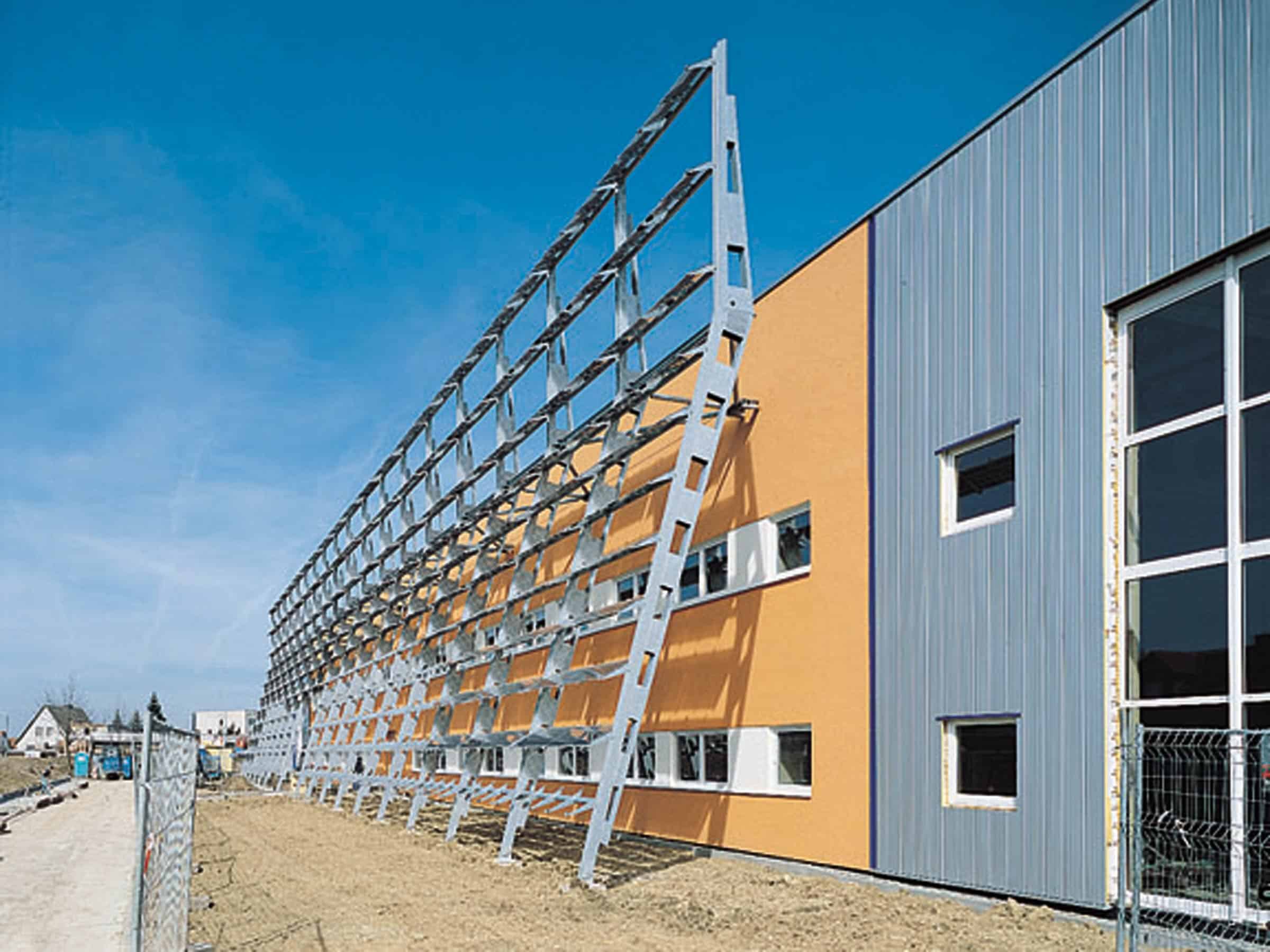

Der an der Südwand der Industriehalle vorgelagerte Schirm verbindet aktive Solarstromerzeugung mit passiver Wärmeschutzfunktion. Er trägt 15.244 Solarzellen, mit einer Gesamtmodulfläche von 326 m² und einer installierten Leistung von 30.5 kW.

In jedem der neun aneinander stehenden Feldern sind elf über die Höhe verteilte Photovoltaikpaneele angebracht. Die Paneele sind über Rippen auf Rohrträger gelagert, die wieder rum die Lasten an die Hauptträger weiterleiten.

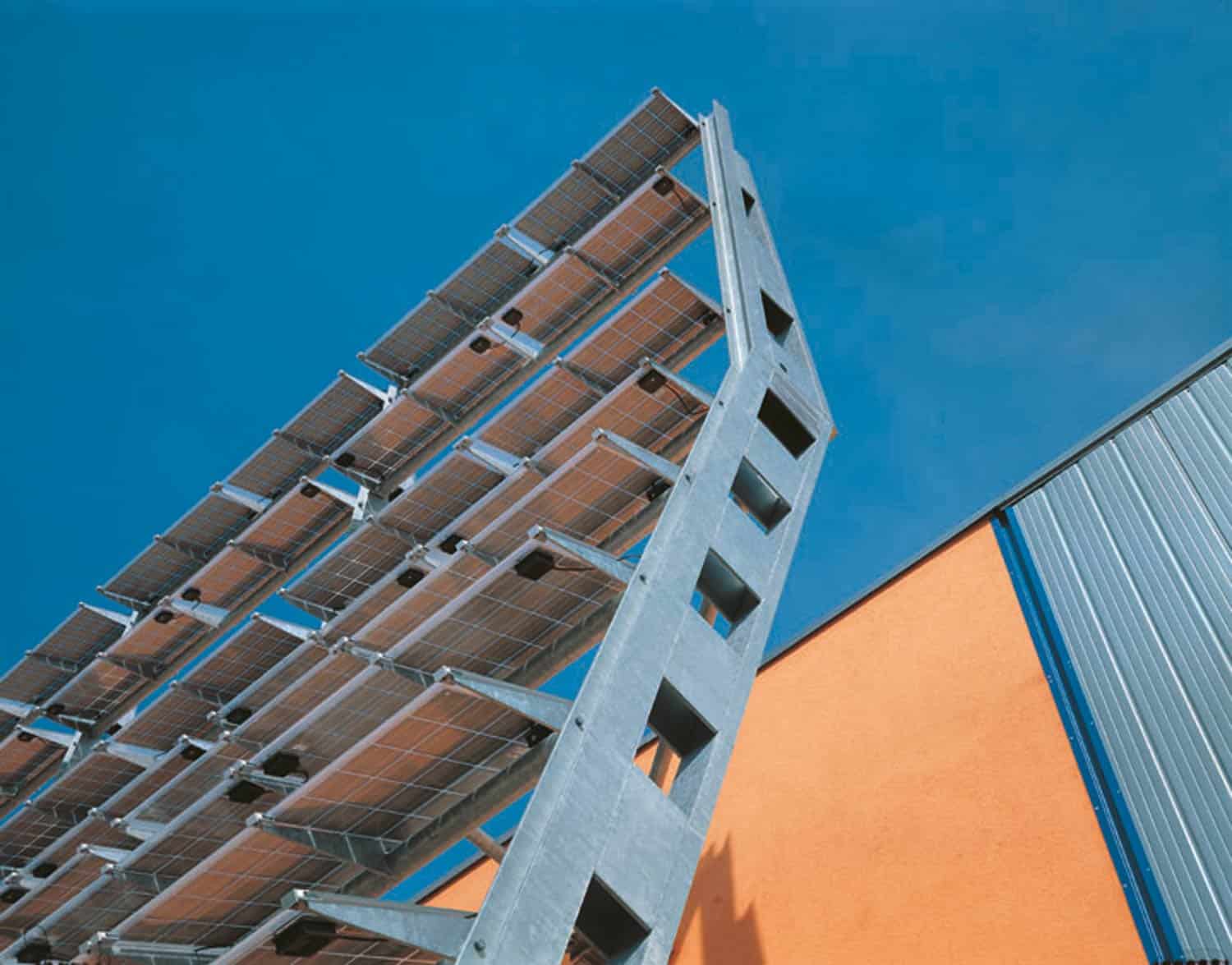

Die zehn Hauptträger sind als zusammengesetzte Träger ausgebildet. Die vordere Kante bildet ein HEB 140 und die hintere ein U 140 Profil. In regelmäßigen Abständen werden sie an beiden Seiten von je einem Blech verbunden. Bis auf eine Höhe von 7,90 m ist der Träger auf 75° gegen den Boden geneigt, ab dieser Höhe verläuft er senkrecht bis auf eine Höhe von ca. 11,70 m. An dem Knickpunkt ist der größte Abstand zwischen den beiden Trägern mit ca. 0.30m, zu den Enden hin gehen die Profile wieder zusammen.

Die Abtragung der vertikalen Lasten erfolgt über den Hauptträger in den Grund, die horizontalen Lasten werden über Abstrebungen zur Fassade hin in bestehende Doppel-U Profile eingeleitet.

Architekt:innen
Lehrstuhl Prof Dr-Ing.Thomas Herzog, TU München

Bauherren
Landesentwicklungsgesellschaft Thüringen

Standort
Versorgungshalle 1, Erfurt Südost, Thüringen

Fertigstellung
2000

Leistungen
Entwurf Stahltragwerk für Photovoltaikpaneele, Anschluß an das bestehende Bauwerk, Statische Berechnung, Konstruktionspläne, Bauüberwachung

Foto
a.k.a. ingenieure
